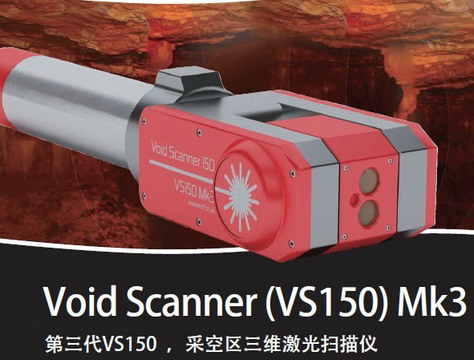

采空区扫描仪的构架很方便并有三角支架，并且可置于杆、吊臂、升降机、吊车等平台上。

采空区扫描仪机身小（宽：140mm；长503mm）、重量轻（5kg）便于携带、非常坚固。

采空区扫描仪易操作，扫描速度200点/秒，并将数据储存于平板电脑或笔记本电脑。

采空区扫描仪自带MDL软件，形成（实时）三维激光点云。

生成的点云数据可导出相关的CAD矿山软件中。

主要特征：

1、脉冲式激光测距仪

2、红点激光校准

3、内置数字水平仪

4、直读式光栅编码器（水平和垂直角度均可）

5、RS422数据接口（USB数据，通过接触面单元控制接口）

6、24V直流电源（10.5V DC ~17V DC）

优点：

1、可通过远程控制实现危险区域探测

2、快速准确地获取“现场”结果

3、3D显示

4、直接测量角度，更加准确

5、操作简单

6、携带极其方便

7、价格低廉

8、技术支持遍及全球

技术参数：

1、1类对人眼安全激光（FDA/IEC）

2、2级激光红点指针（FDA/IEC）

3、测量范围150m（被动目标反射率90%）

4、测量范围75m（被动目标反射率18%）

5、精度5cm

6、距离分辨率1cm

7、扫描速度200点/秒

8、水平角扫描范围360°

9、垂直角扫描范围270°

水平编码器

1、光学视角：360°

2、精度+/-0.2°

垂直编码器

1、光学视角：360°

2、精度+/-0.2°

使用环境

1、运行温度-10℃～45℃

2、抗水、防尘IP65

电源、尺寸

1、24V直流电（通过接口的直流电为：10.5V -17V）

2、尺寸：（W×D×L）：140×119.5×503mm

3、重量：5.0kg
